Kometa pomáhá zbraním odolávat elektronickému boji
Hlavní správa rozvědky ukrajinského ministerstva obrany HUR zveřejnila na portálu War&Sanctions podrobný přehled komponentů používaných při výrobě ruských navigačních systémů Kometa. Databáze zachycuje elektronické součástky, firmy zapojené do dodavatelských řetězců i technologická zařízení ve výrobních provozech.
Systémy Kometa chrání navigaci ruských raket, bezpilotních letounů a naváděných leteckých pum před prostředky elektronického boje. Jejich úkolem je omezovat vliv rušení, které může narušit příjem satelitních navigačních signálů.
Základem je technologie CRPA, tedy anténní systém s řízeným příjmem. Pomocí řízení směrových vlastností anténního pole a algoritmů zpracování signálu dokáže potlačovat nežádoucí rušení. Pro zbraň, která se při navigaci spoléhá na satelitní signály, jde o důležitou součást ochrany.
Kometa není jen anténa. Její funkčnost závisí na souhře anténního pole, elektroniky a algoritmů, které zpracovávají přijímané signály. Právě tuto kombinaci musí výrobce zajistit, aby systém dokázal rozpoznat směr, odkud přichází rušení, a omezit jeho působení.
Počet anténních prvků hraje důležitou roli

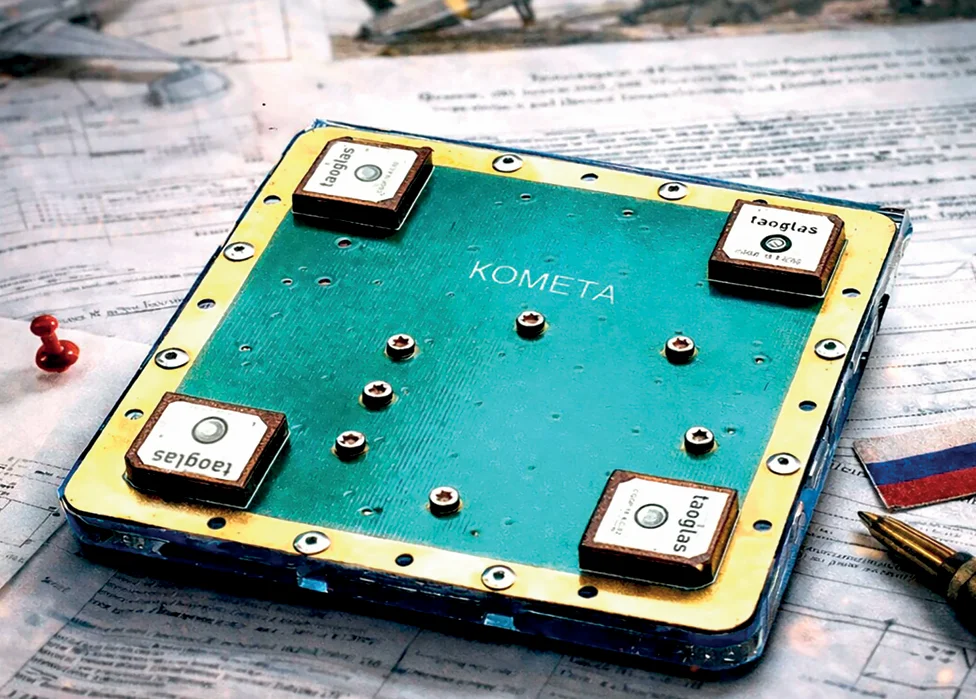

Klasický modul Kometa se skládá ze dvou hlavních částí. První tvoří anténní pole s plošnými anténami, druhou modul pro zpracování signálu.
Výpočetní část využívá programovatelné logické pole FPGA. V systému Kometa se uplatňují obvody Altera Cyclone od společnosti Altera, která patří pod Intel. FPGA umožňuje realizovat naprogramované logické funkce potřebné pro zpracování signálů.
Odolnost vůči elektronickému rušení ovlivňuje počet a rozmístění anténních prvků i účinnost algoritmů. Větší anténní pole může systému poskytnout přesnější prostorové informace o směru, odkud rušivý signál přichází. Samotný počet prvků však není jediným měřítkem schopností celého zařízení.
Ukrajinská rozvědka uvádí, že ruský vojensko-průmyslový komplex už na bojišti masově používá varianty Komety se 16 anténními prvky. Současně připravuje sériovou výrobu anténních polí s 20 prvky. Rozvědka navíc zjistila použití CRPA antén čínsko-alabugské výroby, které mají 32 anténních prvků.
Jde o tři různé údaje, které nelze zaměňovat. Šestnáctiprvkové antény Rusko podle rozvědky už ve velkém nasazuje, u dvacetiprvkových polí připravuje sériovou výrobu a použití dvaatřicetiprvkových antén z čínsko-alabugské produkce rozvědka zaznamenala samostatně.
V seznamu převažují americké součástky
Databáze War&Sanctions eviduje 37 zahraničních elektronických komponentů používaných při výrobě navigačních modulů Kometa. Jejich původ ukazuje na dodavatelskou síť rozprostřenou do několika zemí.
Největší část tvoří americké komponenty: 28 záznamů připadá na Spojené státy. Tři součástky pocházejí z Japonska, tři z Číny, dvě ze Švýcarska a jedna z Tchaj-wanu.
Mezi uvedenými výrobci jsou společnosti působící v různých oblastech elektroniky. Patří k nim Altera Corporation ze skupiny Intel, Analog Devices, Texas Instruments, Skyworks Solutions, Vishay Intertechnology, Coilcraft, Micron Technology, Qorvo a MACOM Technology Solutions.
Japonské firmy zastupují Toshiba, Murata a Renesas. Mezi švýcarskými položkami figurují U-blox a STMicroelectronics. Z čínských společností databáze uvádí například Elitestek, Shenzhen MMIC Microelectronics a Runic Technology. U tchajwanské součástky jmenuje výrobce COSMO Electronics.
Nejde o jednotnou skupinu totožných dílů. Seznam zahrnuje programovatelná logická pole FPGA, analogově-digitální a digitálně-analogové převodníky, vysokofrekvenční přepínače, zesilovače, směšovače, napájecí prvky, časovací obvody, paměťové čipy i moduly satelitní navigace.
Každý z těchto typů součástek může v elektronickém systému plnit jinou funkci. Anténní pole přijímá signály, další obvody je zpracovávají a podpůrné prvky zajišťují další elektronické funkce. Samotný původ součástky ovšem neprokazuje, jak se konkrétní kus dostal do Ruska.
Za Kometou stojí síť ruských podniků
Rozvědka zveřejnila také údaje o 28 podnicích zapojených do dodavatelských řetězců a výroby. Mezi nimi má významné místo ruská akciová společnost VNIIР-Progres (ВНИИР-ПРОГРЕСС), kterou databáze označuje za hlavního vývojáře a výrobce modulu Kometa-M16.
Firma se zabývá vývojem a výrobou elektronických a elektrotechnických systémů. Její navigační moduly a anténní pole databáze spojuje s různými ruskými zbraňovými systémy, včetně balistické rakety Iskander-M a aerobalistické rakety Kinžal. Záznamy zmiňují rovněž střelu Izdelije-30 a další prostředky.
Další úlohu má skupina ABS Elektro. Její hlavní společnost Asset Elektro podle databáze zastřešuje podniky, které vyrábějí navigační moduly Kometa pro ruské bezpilotní letouny a střely. Společnost ABS ZEIM Automatizacija má ve svých provozech vyrábět základní moduly pro tyto navigační systémy.
Přehled uvádí také firmy Pantes, Aviv, Aviv Group, PSB Technologie a Erikon. Jejich profily popisují různé činnosti spojené se smluvní výrobou elektroniky, deskami plošných spojů nebo základními moduly pro anténní pole Kometa.
Do výrobního řetězce patří rovněž Vector Group. Podle databáze dodává elektronické komponenty a podílí se na smluvní výrobě a montáži mikroelektroniky ve spolupráci s továrnami v Číně. V souvislosti s Kometou jí rozvědka připisuje dodávky souborů základních modulů pro různé varianty systému.
Strelój E-kommerc databáze popisuje jako ruského dodavatele elektronických komponentů. Podle jejího profilu firma po začátku plnohodnotné invaze využívala propojenou společnost Elem Group v Kazachstánu k zajišťování dodávek, které obcházely zavedená sankční omezení. Záznam ji spojuje také s dodávkami výrobků Altera, Coilcraft a Micron Technology pro navigační moduly Kometa.
Jednotlivé firmy tak v řetězci zastávají různé role. Některé systém vyvíjejí a vyrábějí, další dodávají základní moduly nebo desky plošných spojů a jiné zajišťují distribuci elektronických součástek. Jejich konkrétní zapojení se liší a nelze je automaticky považovat za totožné.
Výrobu doplňují stroje ze zahraničí
Ukrajinská rozvědka eviduje také 13 kusů zahraničního technologického vybavení spojeného s výrobou systémů Kometa. Seznam zahrnuje stroje pro obrábění i zařízení používaná při práci s elektronickými součástkami a deskami plošných spojů.
U společnosti ABS ZEIM Automatizacija databáze uvádí například pásovou pilu H-260HB od tchajwanského výrobce Everising Machine. Ve stejném závodě eviduje automatický systém pro počítání součástek Seamark ZM XC1000 od čínské společnosti Shenzhen Zhuomao Technology.
Další položkou je systém NC25 pro čištění desek plošných spojů od francouzského výrobce MBtech. Databáze k témuž podniku přiřazuje také drátovou elektroerozivní řezačku i-430S od čínského výrobce JSEDM a horizontální soustružnické centrum PUMA 4005 od společnosti DN Solutions, dříve Doosan.
U VNIIР-Progres se seznam zaměřuje například na konvekční pec REHM VXC Air Type 523 od německé společnosti Rehm Thermal Systems a automat pro osazování součástek ASM Siplace E od singapurské firmy ASMPT.
Zařazení těchto zařízení do databáze ukazuje, že rozvědka sleduje nejen původ elektroniky, ale i technické vybavení v konkrétních výrobních provozech. Stroje mají různé účely a jejich uvedení neznamená, že každý z nich přímo vyrábí anténní pole. Jejich spojení s danými podniky pomáhá popsat další články výrobního zázemí.
Kometa se objevuje u několika typů ruských zbraní

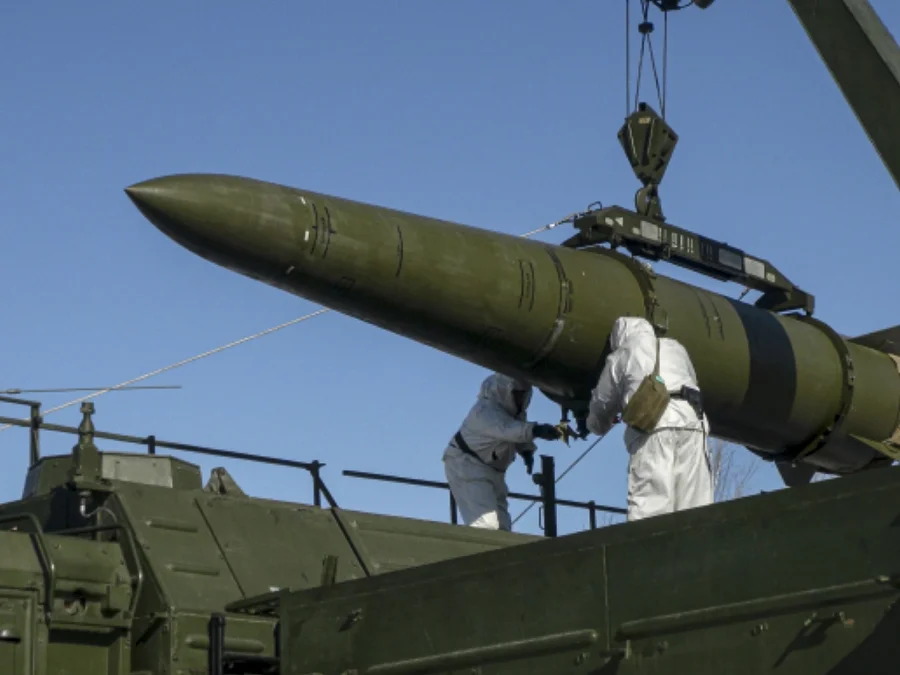

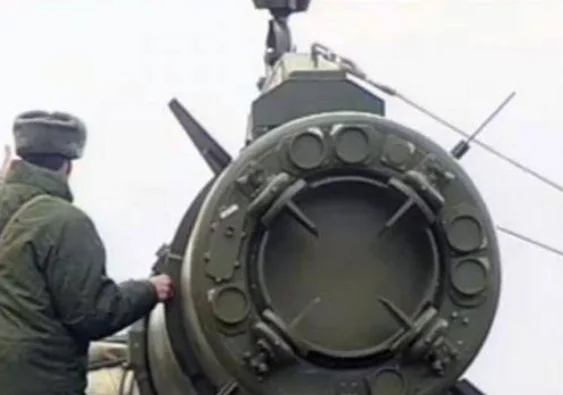

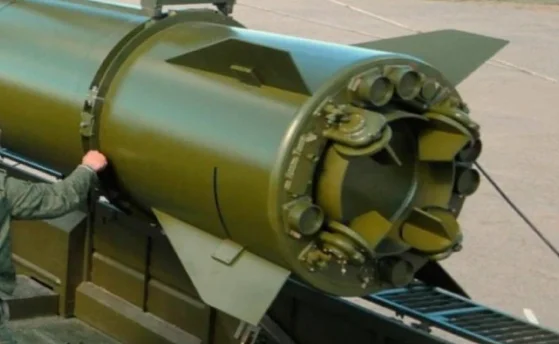

Databáze spojuje použití systému CRPA Kometa s různými ruskými zbraňovými prostředky. Vedle balistické rakety 9M723 komplexu Iskander-M a aerobalistické rakety Kinžal uvádí střelu Izdelije-30 a údernou raketu RM-48U.
Na seznamu jsou také bezpilotní letouny Geran-2 a Geran-3. U Geranu-2 rozvědka zmiňuje varianty řady „E“ vybavené přenosným protiletadlovým kompletem Verba nebo raketou R-60. Dalšími položkami jsou bezpilotní systém Orion a Geran-5.
Přehled zahrnuje také univerzální klouzavou munici UMКP a její variantu se zvýšeným doletem UMKP-PD. Rozsah uvedených prostředků ukazuje, že Kometa není vázána na jedinou kategorii zbraní. Rozvědka její použití spojuje s raketami, bezpilotními letouny i naváděnou leteckou municí.
Ukrajinská rozvědka zároveň připomíná, že raketa Kinžal je přibližně z 90 procent tvořena stejnými nebo velmi podobnými konstrukčními prvky a systémy jako raketa 9M723 komplexu Iskander-M. Rusko podle stejného sdělení pracuje také na modifikaci Kinžalu s tříštivo-trhavou bojovou hlavicí.
